Zapsi Energy
– měření spotřeby energie

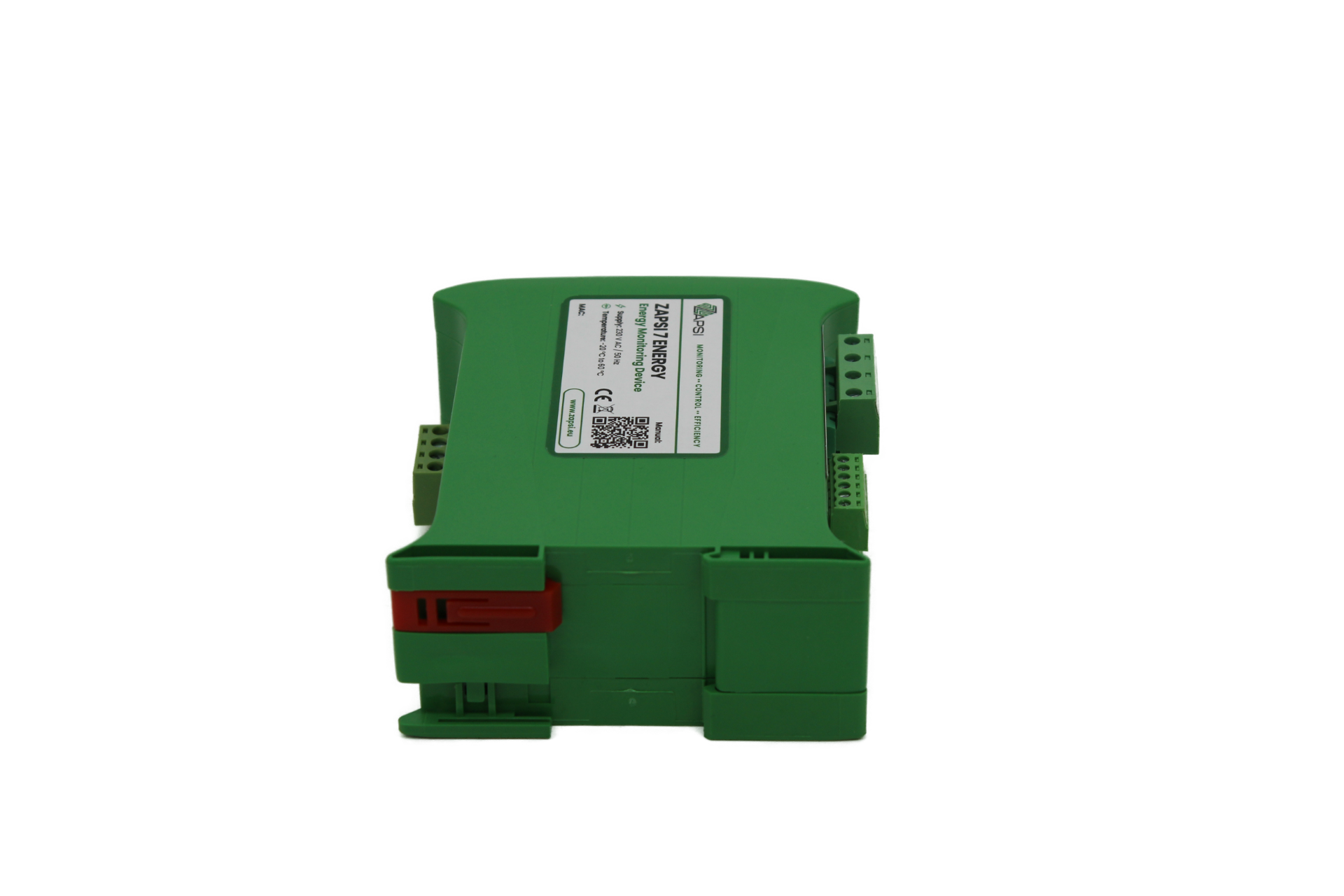

Zapsi Energy

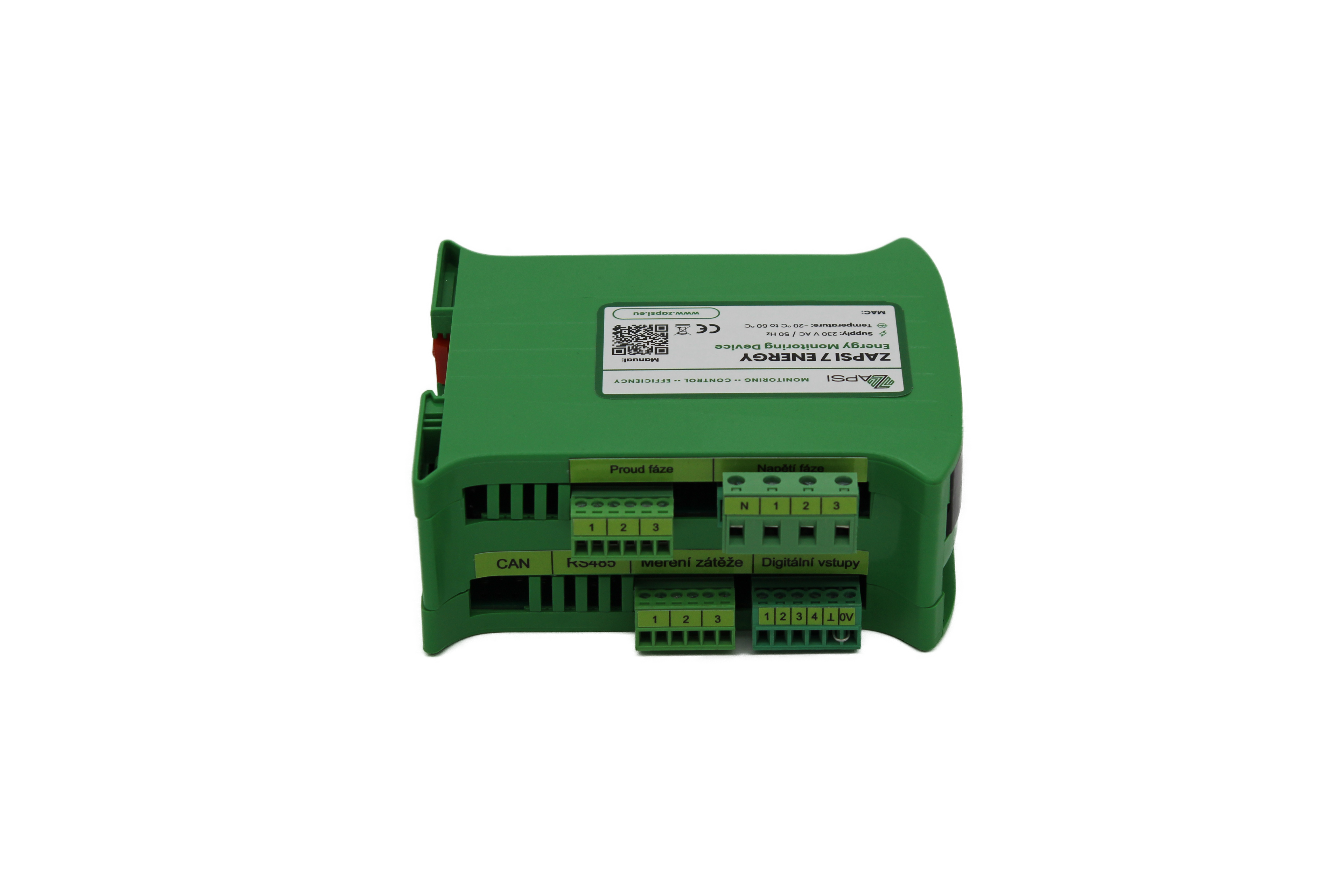

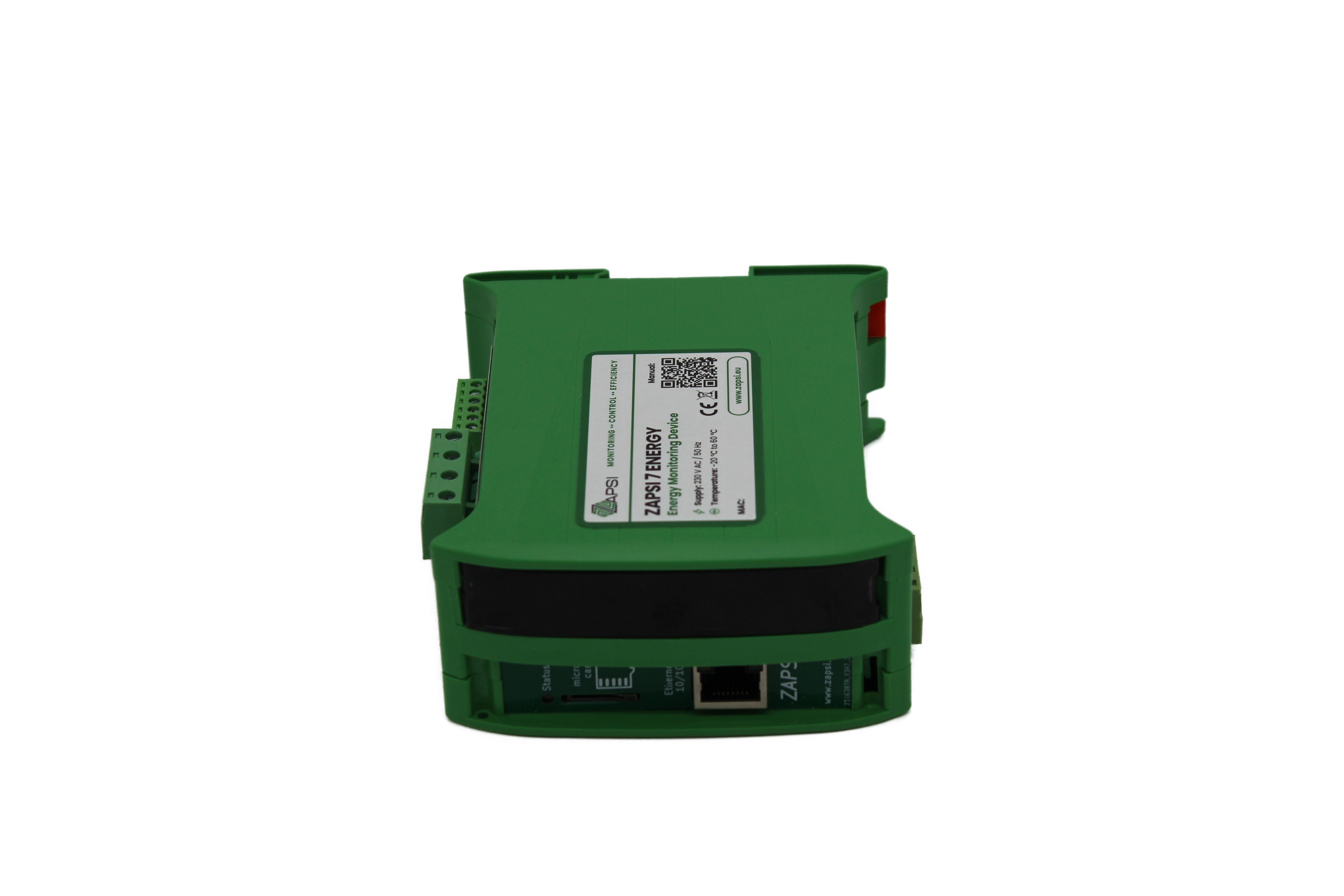

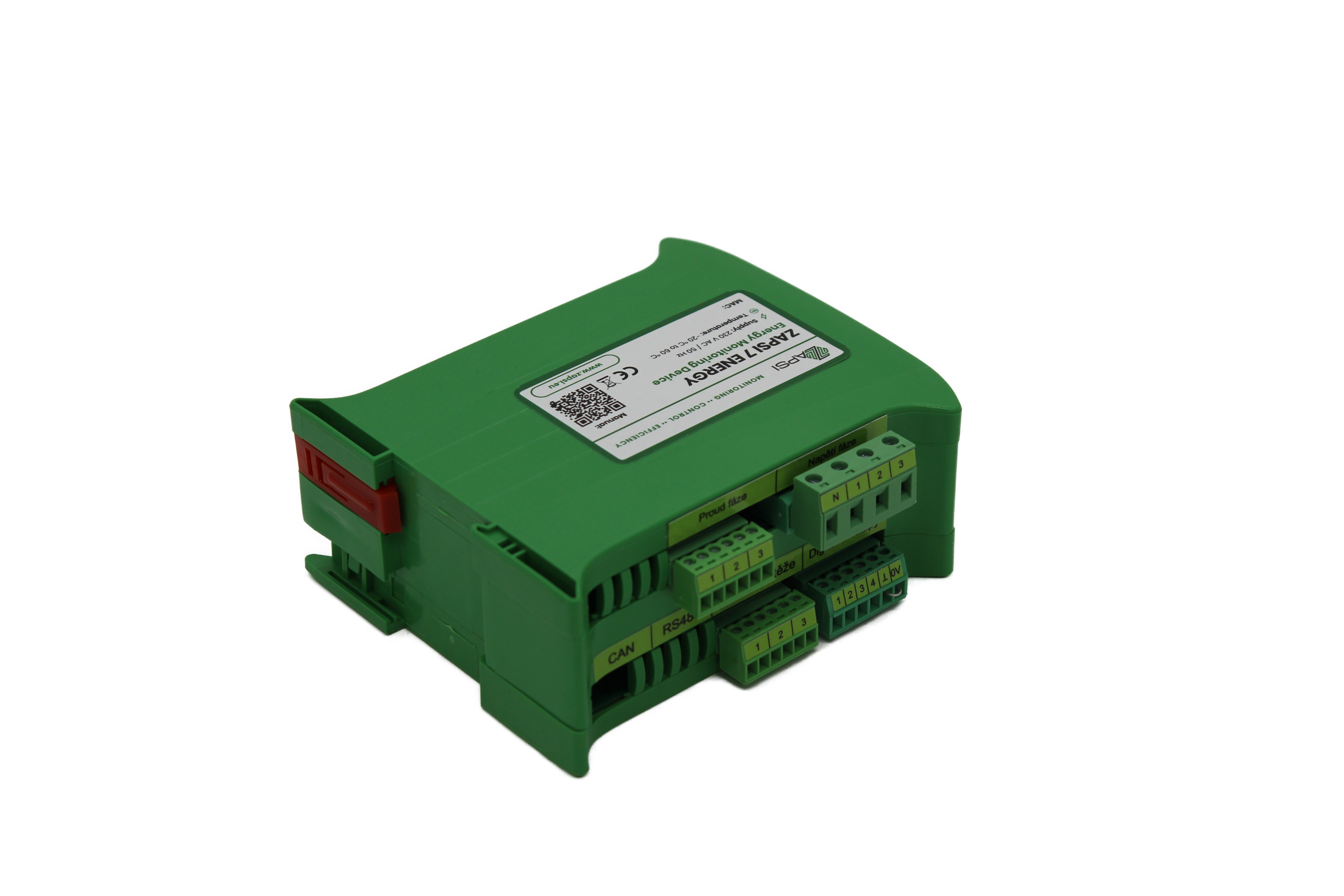

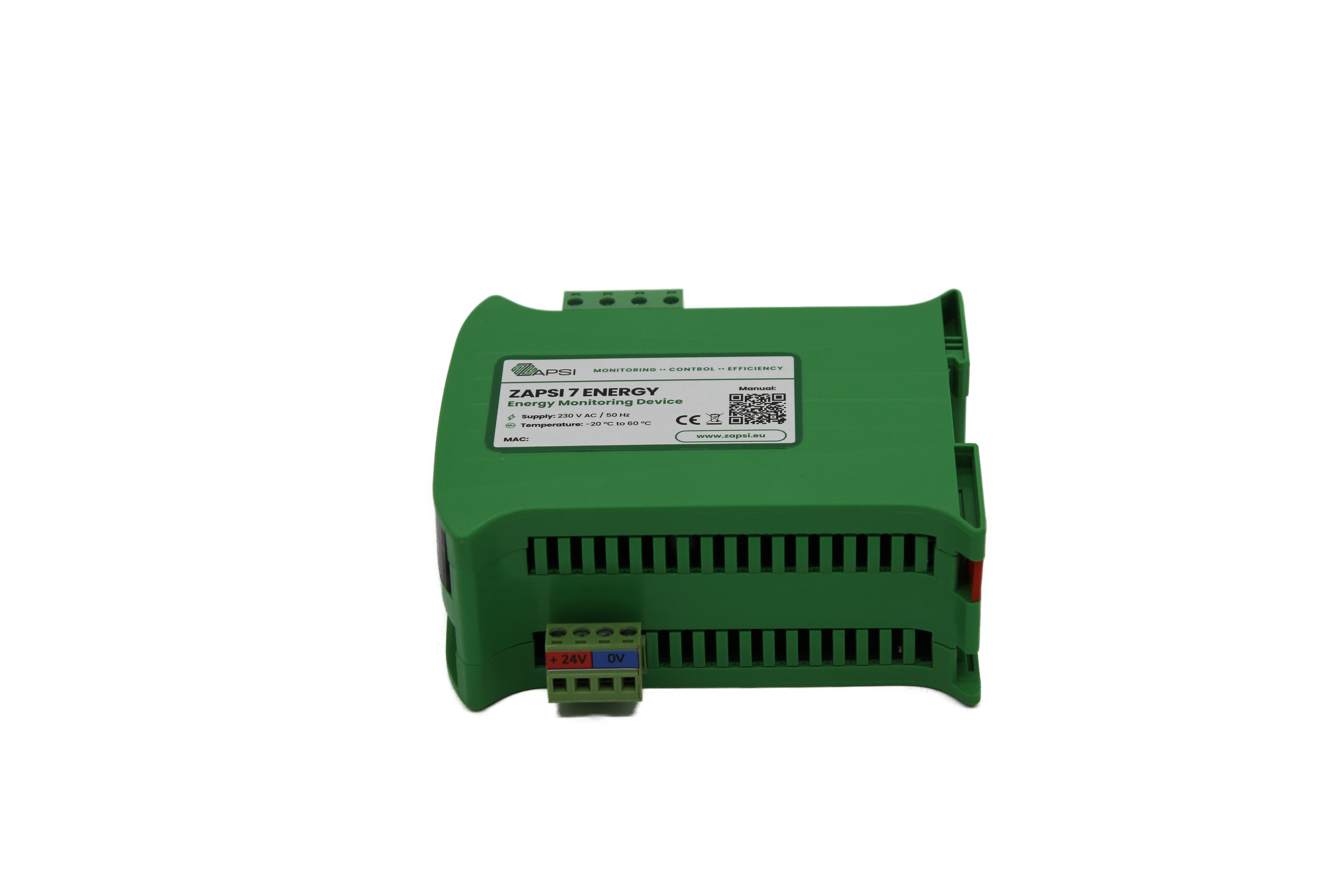

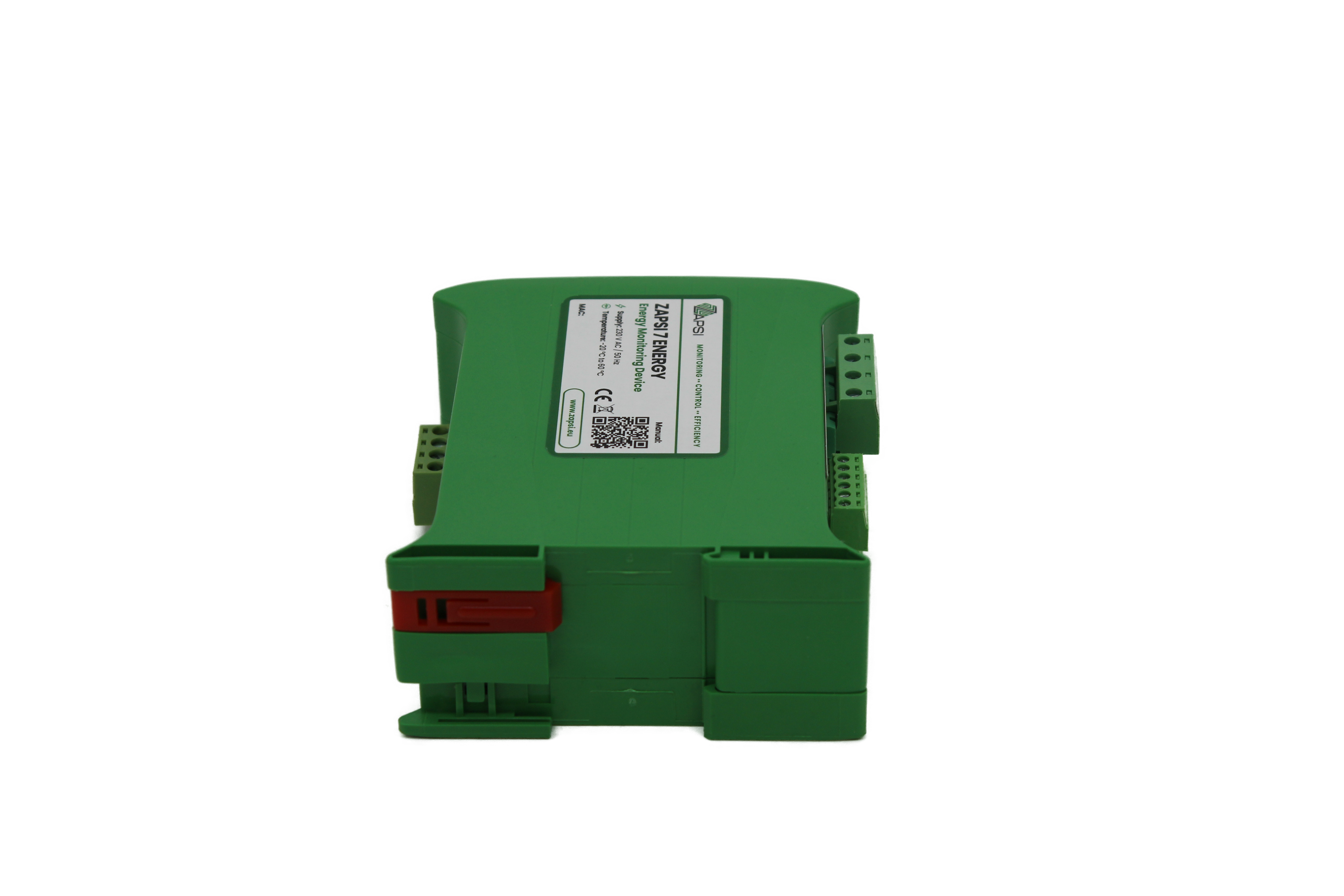

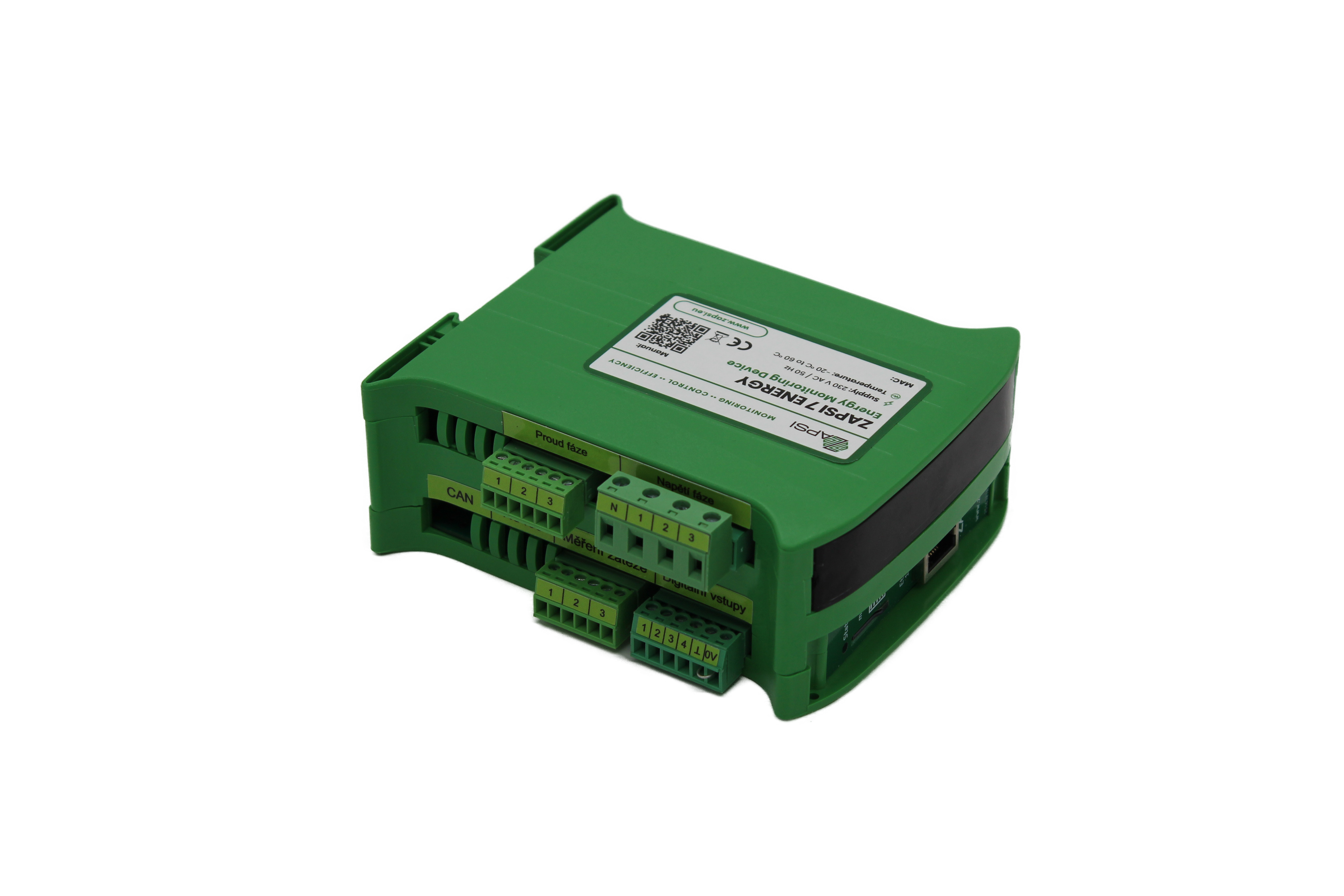

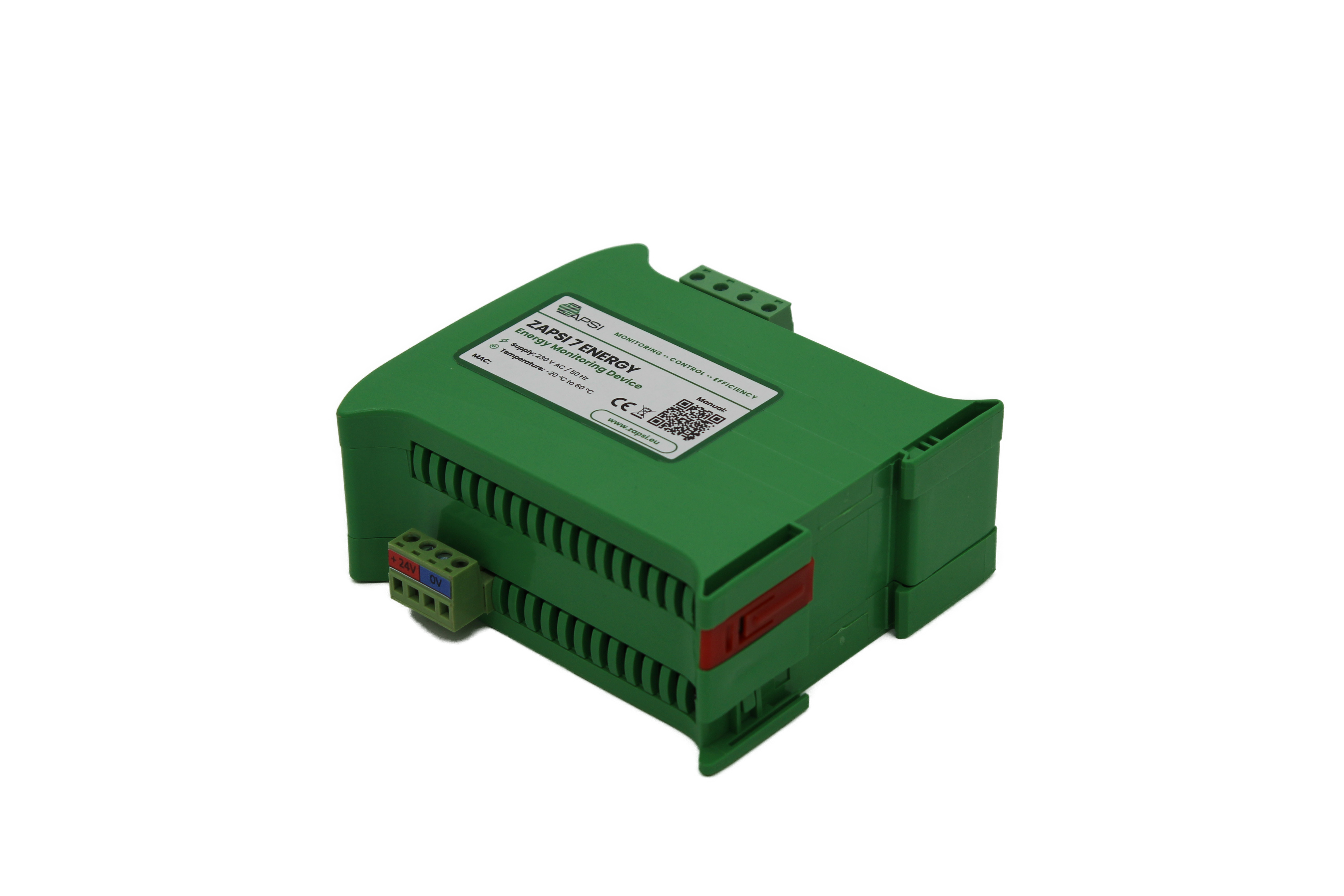

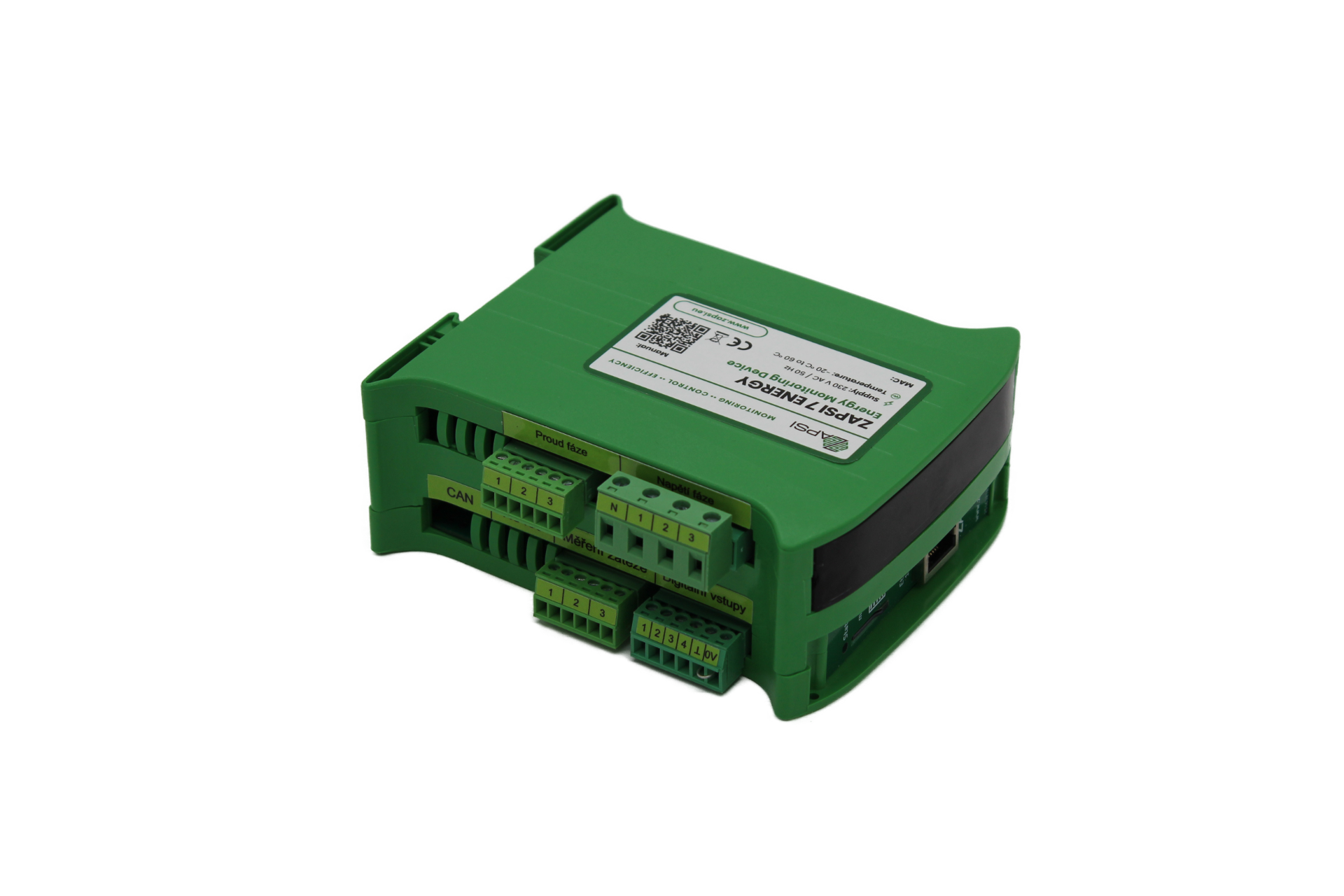

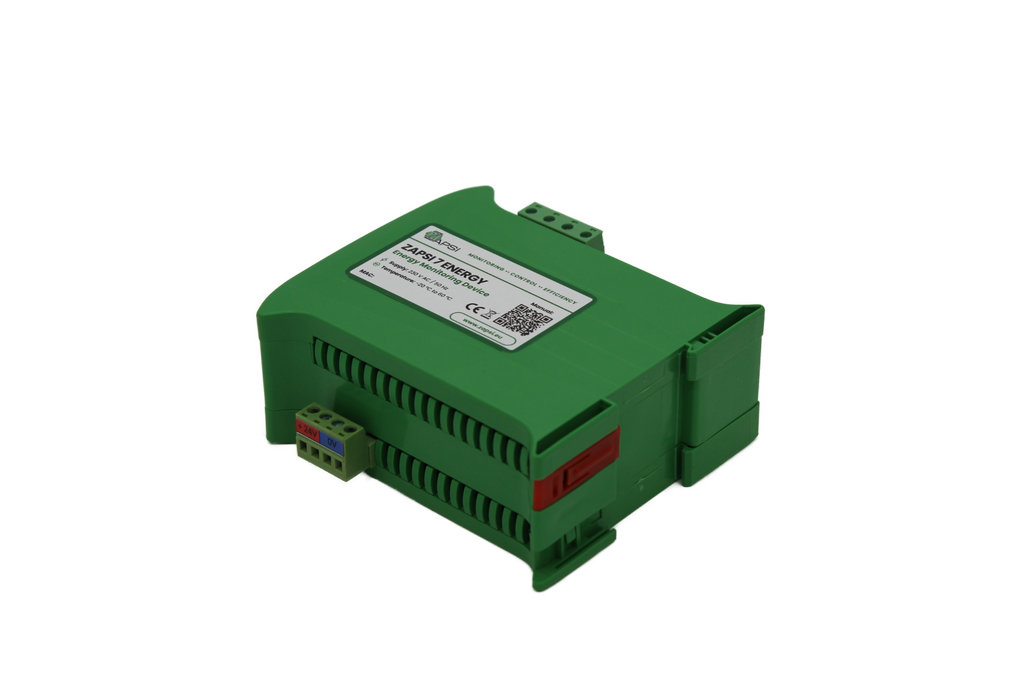

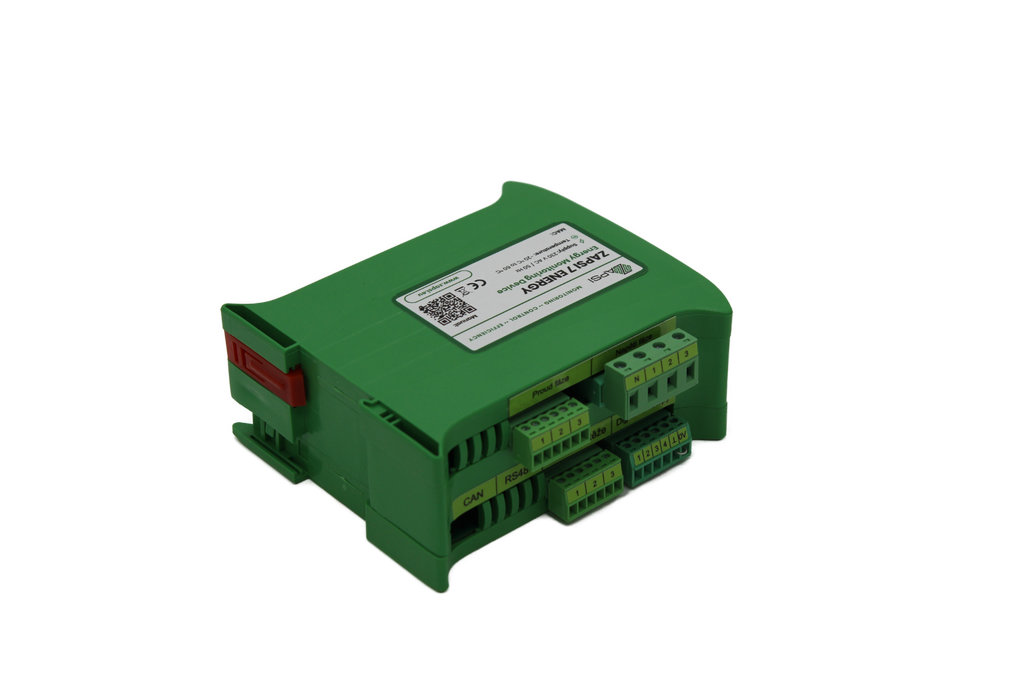

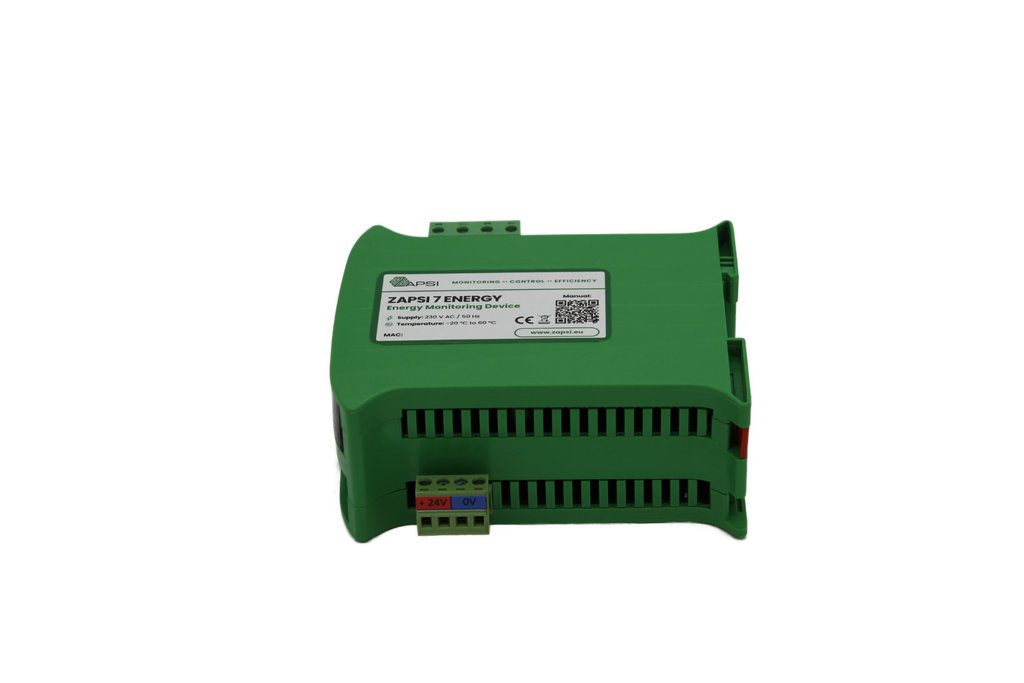

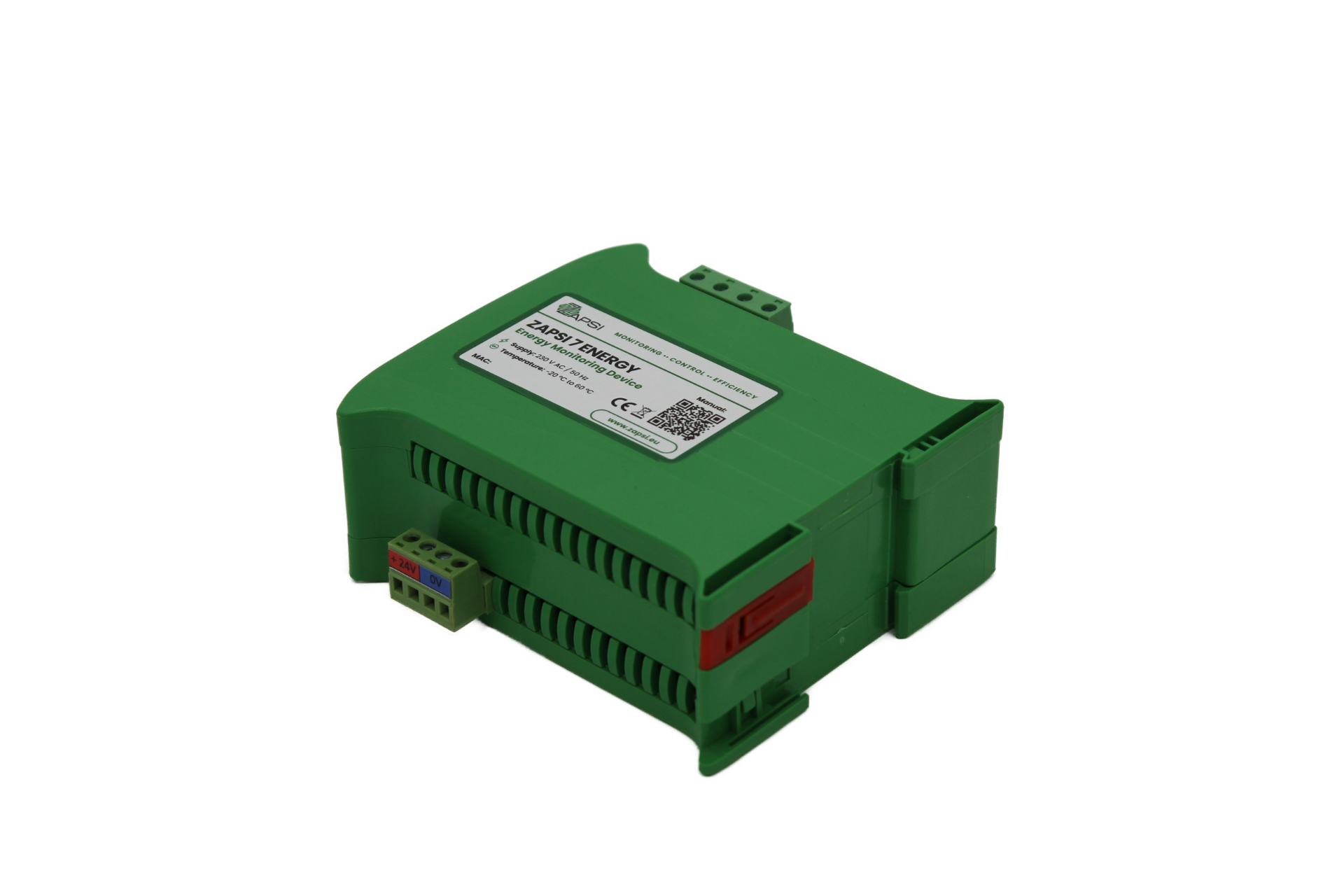

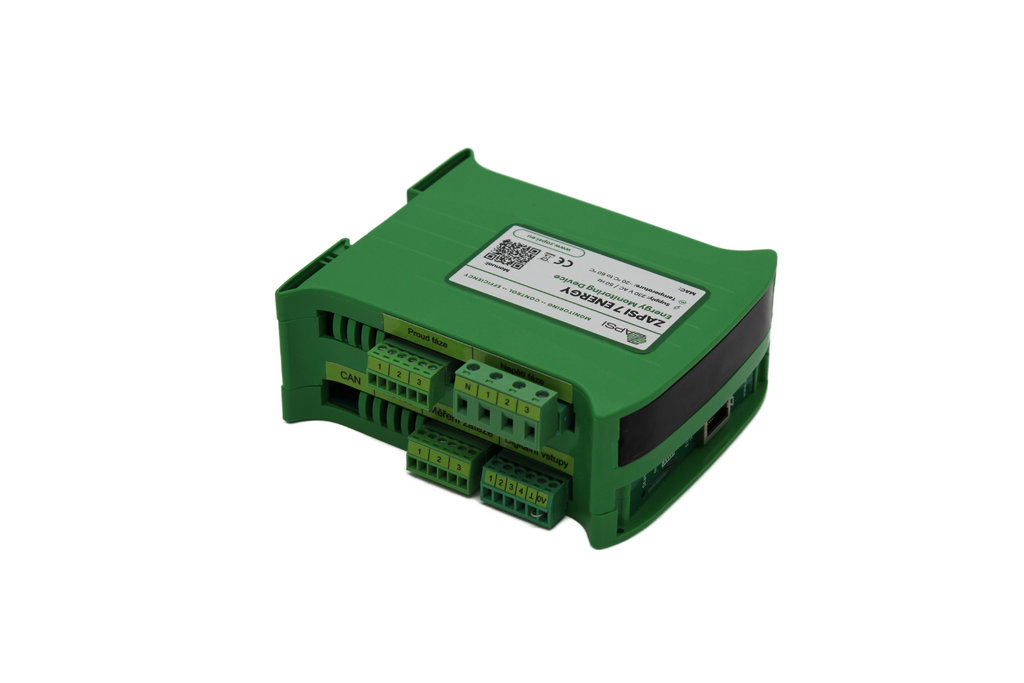

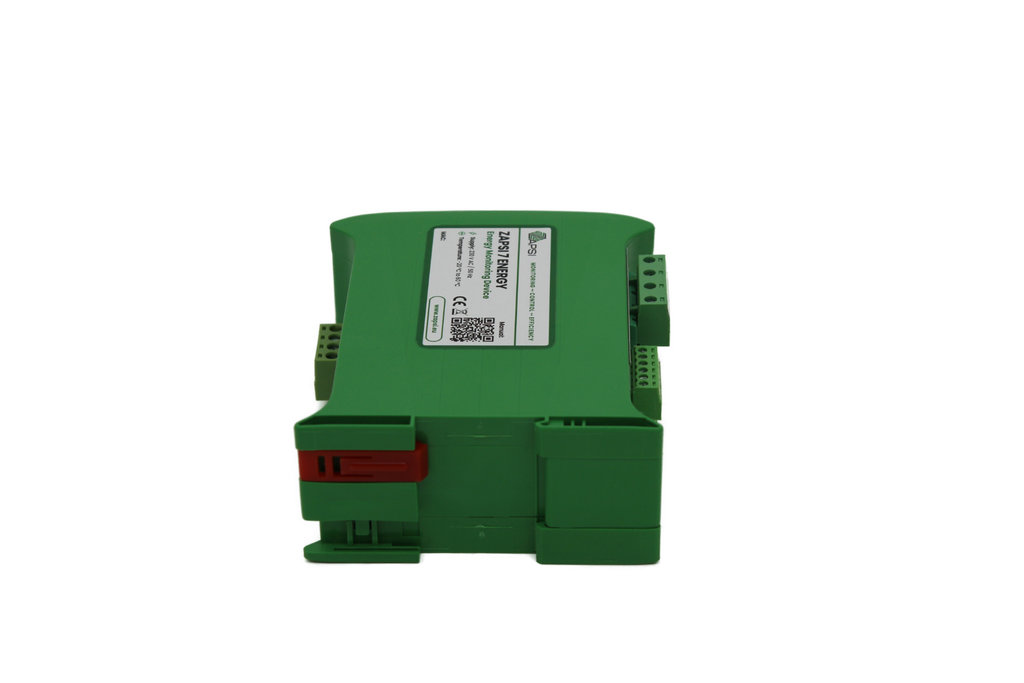

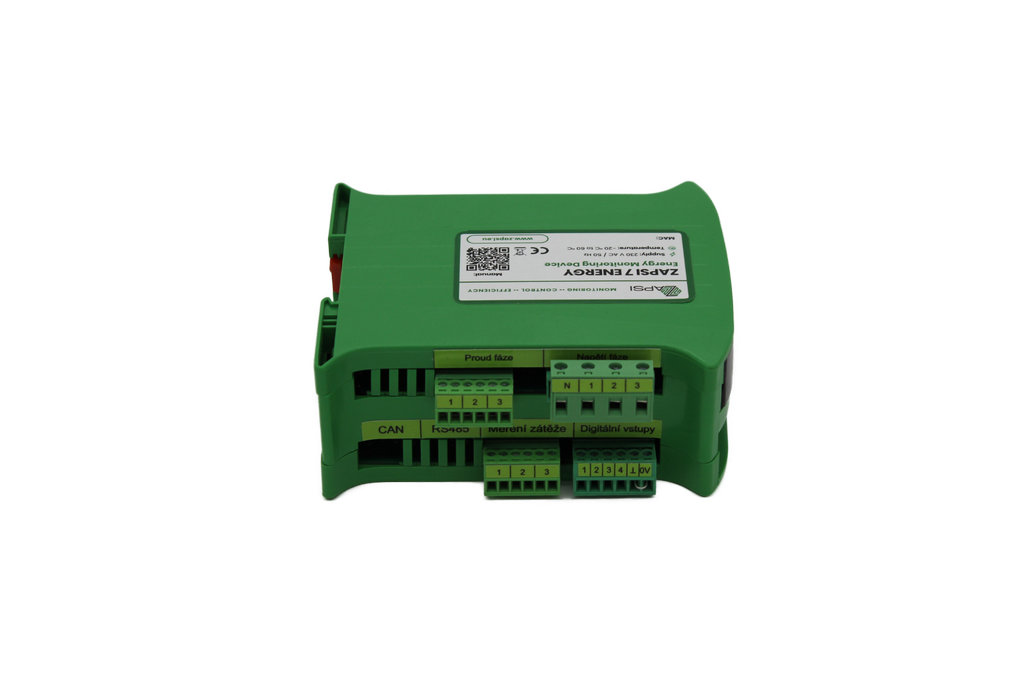

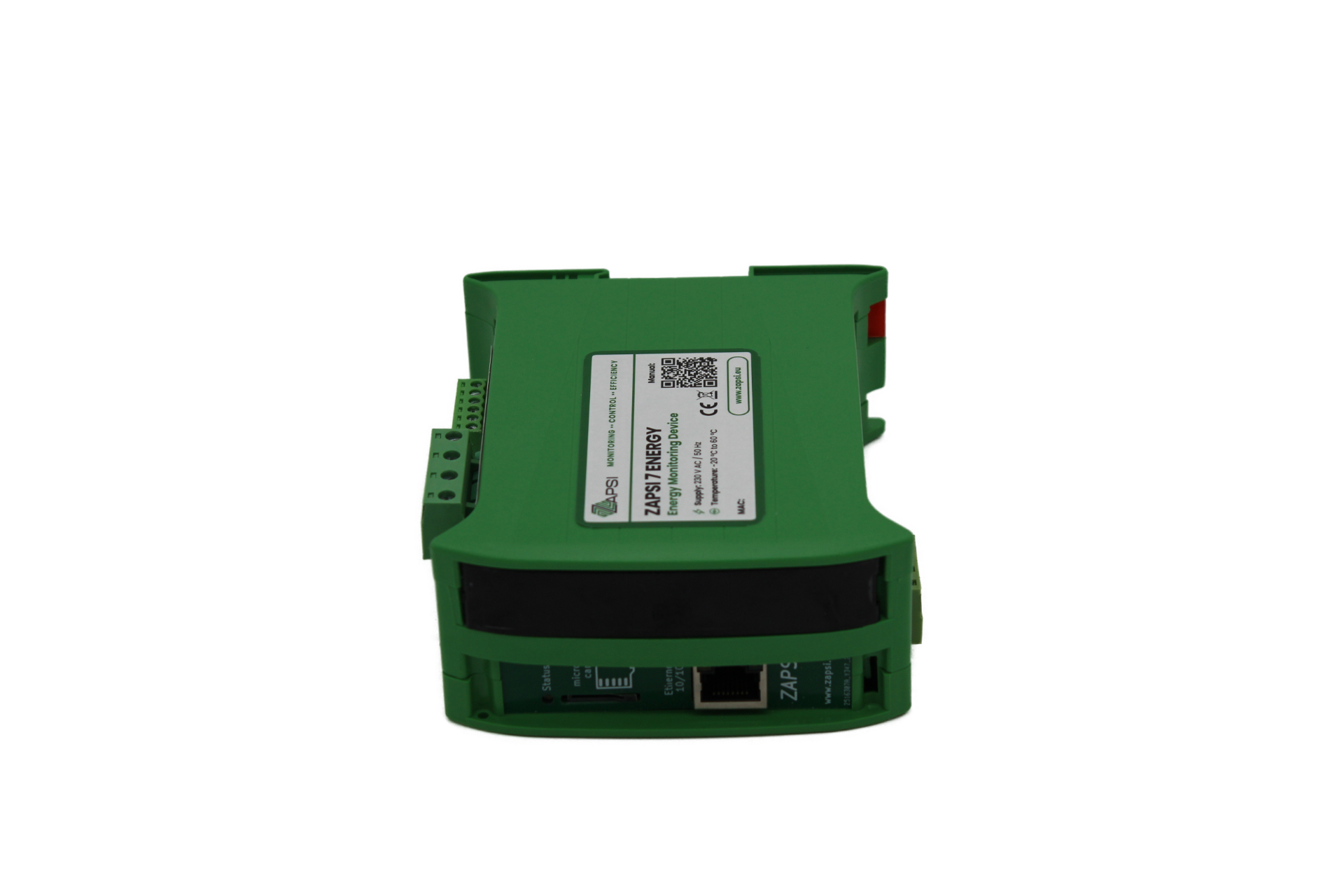

Zapsi Energy rozšiřuje základní jednotku Zapsi o možnost přesného měření spotřeby elektrické energie. Součástí zařízení jsou 3 proudová trafa, která se při instalaci jednoduše nacvaknou na všechny tři elektrické fáze. Před instalací je nutno specifikovat průměr vodiče jedné fáze. Pro Zapsi Energy standardně dodáváme 3 typy těchto proudových traf: průměr 10, 16 a 24 mm. Silnější kabely lze vyřešit pomocí Rogowského cívky. Zapsi Energy ukládá hodnotu v Amperech a Voltech. Spotřeba je vypočítána v serverové části řešení.

Zařízení je určeno k montáži do rozvodné skříně stroje.

Technické specifikace:

  • 4 digitálních vstupy pro dvoustavové procesy
  • 4 digitální vstupy pro rychlé čtení impulzů (enkodéry)
  • 3 analogové vstupy pro proudové trafo
  • 1 analogový vstup pro 0-10V nebo 4-20mA
  • 8 PNP výstupů volitelně (24V/0,5A)
  • Vyměnitelná průmyslová SLC 256MB SD karta
  • 24VDC/50mA napájení
  • Ethernet připojení
  • Diagnostické LED
  • Připojení na DIN lištu
  • Měření 3 fází. Z každé fáze tedy můžete získat informace:
    • proud aktuální
    • napětí aktuální
    • aktuální výkon PQS
    • Z těchto veličin pak vypočítáváme zdánlivý výkon stroje, tedy ten výkon, jenž má vliv na spotřebovanou energii, která je fakturována dodavatelem této energie.
